När ett kretskort man tillverkar i lasern kräver mer än ett steg behöver man se till att kretskortet ligger likadant i lasern var gång. Behöver man göra features på baksidan behöver man dessutom göra alignment mellan fram och baksida så vior och hål hamnar på samma ställe.

Här är en lite magisk process för att göra alignment. Ifall lasern får en smäll eller på annat sätt vrids om kommer några av siffrorna här behöva räknas ut på nytt.

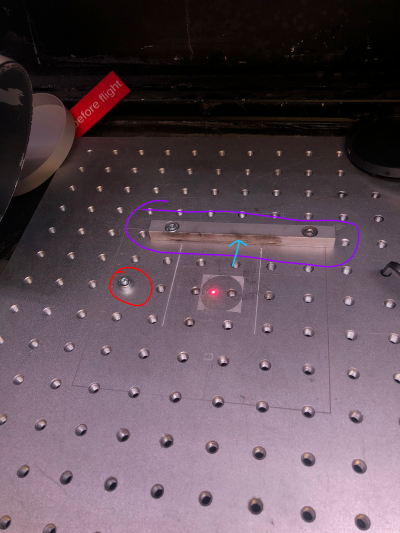

Steg 1: Placera ut en stång (lila) och en skruv (röd) som i bilden nedan. Se till att diametern på skruvhuvudet är 9.8mm. Det är viktigt att det är precis dessa hål som används, inte intilligande.

Medans du skruvar ner stången, se till att lägga lite kraft på den inåt, som den blåa pilen.

Steg 2:

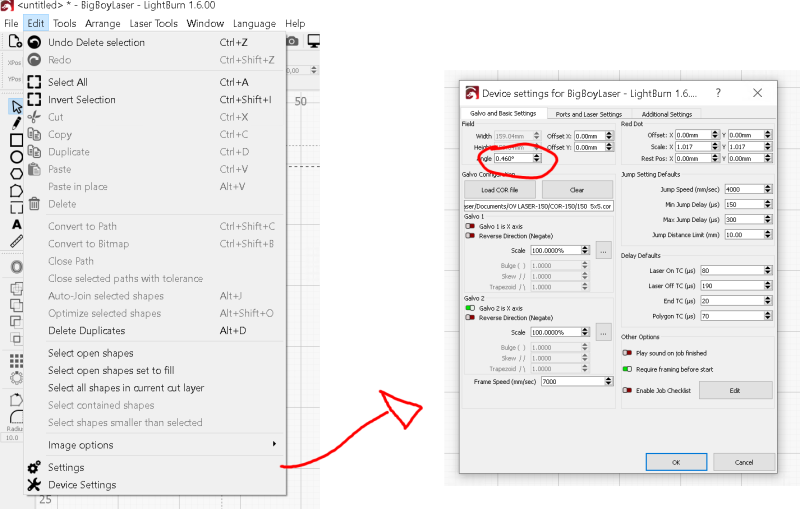

Öppna lightburn och sätt *Angle* under Edit→Device Settings till 0.46° (borde vara default)

Steg 3:

Mät kretskortets bredd 44mm ner från den övre kanten (den övre kanten är den som kommer att ligga mot metallstången och 44mm är avståndet där skruven sitter när kretskortet ligger i lasern). Kalla denna längd för L.

Steg 4:

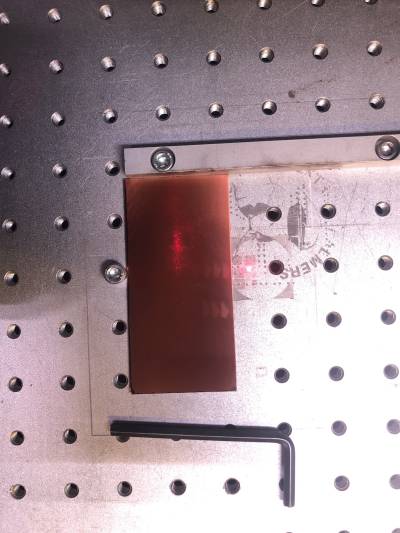

Lägg in kretskortet i lasern. Den övre kanten ska ligga mot stången och den vänstra kanten ska vila mot skruven, som i bilden:

Det kan vara fördelaktigt att dra den övre kanten mot en fil några gånger för att göra den lite plattare.

Steg 5:

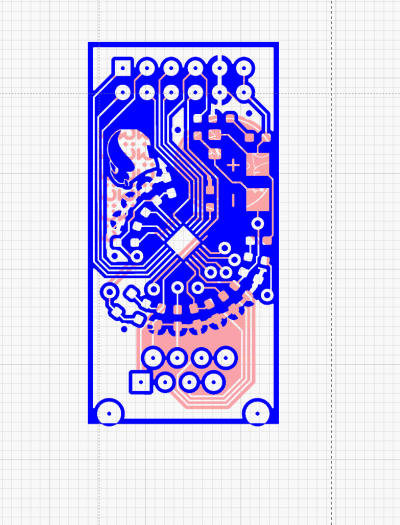

Importera alla lager från KiCad in i Lightburn. (För enkelhetens skull har vi bara en F.Cu och en B.Cu här, men metoden funkar för hur många lager som helst). Aligna alla lager mot varandra och lägg framlagret som det ska sitta på kretskortet.

Steg 6:

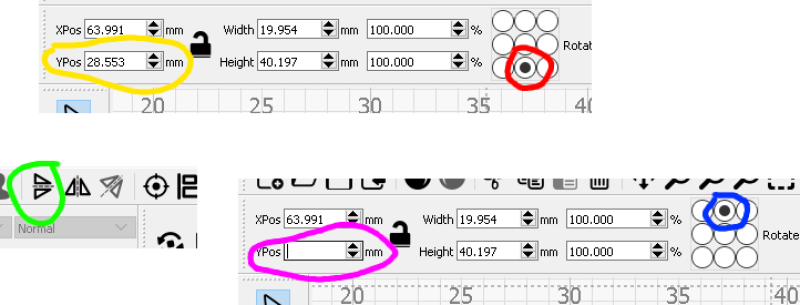

Det viktiga steget! Selecta baksida-lagren, centrera koordinatsystemet neråt (rött), skriv ner YPos (gul, vi kallar den Y). Spegla sedan lagret vertikalt (grönt). Centrera sedan koordinatsystemet uppåt (blått). Räkna ut 44.6 + L - Y och skriv in i YPos.

Nu är fram- och baksida alignade mot varandra. Så länge du lägger in kretskortet mot stången och skruven på samma sätt varje gång (samma uppochner, se till bara att det är samma kant mot stången) så kommer allt bli alignat.

Här är en kort beskrivning om vart vissa av talen här kommer ifrån och hur en kan räkna ut dem igen ifall lasern ändras.

Vinkeln 0.46° är vinkeln mellan laserns koordinatsystem och stången nedskruvad i metallsängen. Den kan mätas genom att lägga ett testobjekt mot stången, sätta vinkeln i device settings till noll, rita en linje parallellt mot kanten och sen mäta vinkeln som den faktiskt blir med ett sjutmått under ett mikroskop (plus lite trigonometri).

Avståndet från överkanten 44mm att mäta vid är bara avståndet mellan stången och skruven i lasern. Behöver inte vara otroligt exakt.

Sista viktiga talet för att räkna ut YPos av baksidan 44.6 är dubbla y-koordinaten utav kontaktpunkten för skruven. Denna får man estimera genom att rita lite former runt den för att hitta dens koordinater, sen kan man göra hela proceduren här på ett testmönster för att tunea in det.
